Subway vibration Isolation Material
지하철 방진재

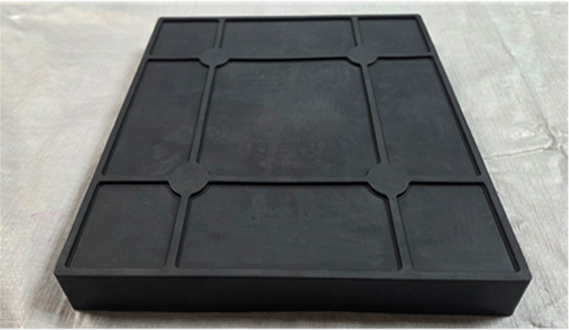

  • 저하중 벽체 방진재 제품 사진

    이미지01

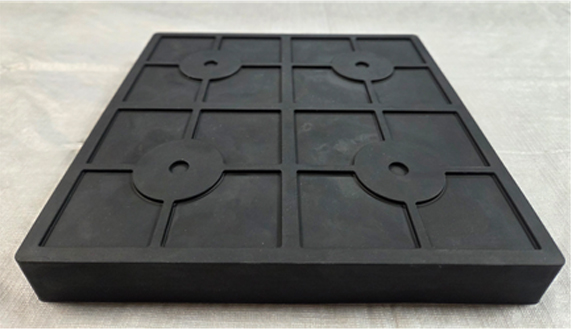

  • 고하중 벽체 방진재 제품 사진

    이미지02

방진재 제품 시방서

구분 항목 단위 값 적용기준
저하중 벽체 방진재 VIBE-A 정적스프링상수 N/mm 900 ±20% KS M 6604
N/mm³ 0.023 ±20%
인장강도 MPa 노화전 8이상 KS M 6518
% 노화후 -20~5
신장률 % 노화전 300이상
노화후 -20~5
침지시험 % 흡수율 1%이내
인장강도 -15~15
신장율 -15~15
고하중 벽체 방진재 VIBE-B 정적스프링상수 N/mm 1,600 ±20% KS M 6604
N/mm³ 0.040 ±20%
인장강도 MPa 노화전 8이상 KS M 6518
% 노화후 -20~5
신장률 % 노화전 300이상
% 노화후 -20~5
침지시험 % 흡수율 1%이내
인장강도 -15~15
신장률 -15~15
VIBE-C 정적스프링상수 N/mm 2,500 ±20% KS M 6604
N/mm³ 0.063 ±20%
인장강도 MPa 노화전 8이상 KS M 6518
% 노화후 -20~5
신장률 % 노화전 300이상
% 노화후 -20~5
침지시험 % 흡수율 1%이내
인장강도 -15~15
신장률 -15~15
VIBE-D 정적스프링상수 N/mm 3,800 ±20% KS M 6604
N/mm³ 0.095 ±20%
인장강도 MPa 노화전 8이상 KS M 6518
% 노화후 -20~5
신장률 % 노화전 300이상
% 노화후 -20~5
침지시험 % 흡수율 1%이내
인장강도 -15~15
신장률 -15~15
바닥방진재-A Type 정적스프링상수 N/mm 7,300 ±20% KS M 6604
N/mm³ 0.183 ±20%
인장강도 MPa 노화전 8이상 KS M 6518
% 노화후 -20~5
신장률 % 노화전 300이상
% 노화후 -20~5
침지시험 % 흡수율 1%이내
인장강도 -15~15
신장률 -15~15
바닥방진재-B Type 정적스프링상수 N/mm 10,500 ±20% KS M 6604
N/mm³ 0.263 ±20%
인장강도 MPa 노화전 8이상 KS M 6518
% 노화후 -20~5
신장률 % 노화전 300이상
% 노화후 -20~5
침지시험 % 흡수율 1%이내
인장강도 -15~15
신장률 -15~15
벽체방진재

벽체방진재는 건축 구조물의 진동과 소음을 효과적으로 차단하고 완화하기 위해 적용되는 전문 자재입니다.

폴리우레탄 소재 및 고무소재 비교

1
폴리우레탄 소재 구조 : 내부에 미세한 공기층이 있는 Open Cell 구조
2
가수 분해에 취약 : Open Cell이 있는 폴리우레탄은 습기가 많은 환경(지반층)에 장기간 노출 시 가수 분해 발생
3
지하에 매설되는 패드로써 가수분해에 취약한 폴리우레탄 소재는 수분이 흡수되어 방진성능 저하됨
4
폴리우레탄과 달리 고무 소재는 공기층이 없는 Closed Cell 구조 이므로 습기가 많은 지반층에 매설되는 패드로 써 매우 이상적인 소재

Open Cell vs. Closed Cell 비교

구분 제품 형상 구조 강성 방음기능 가수분해성 내구성
Open Cell (폴리우레탄) 이미지01 이미지02 낮음 우수 취약 취약
Closed Cell (고무 소재) 이미지03 이미지04 높음 우수 우수 우수

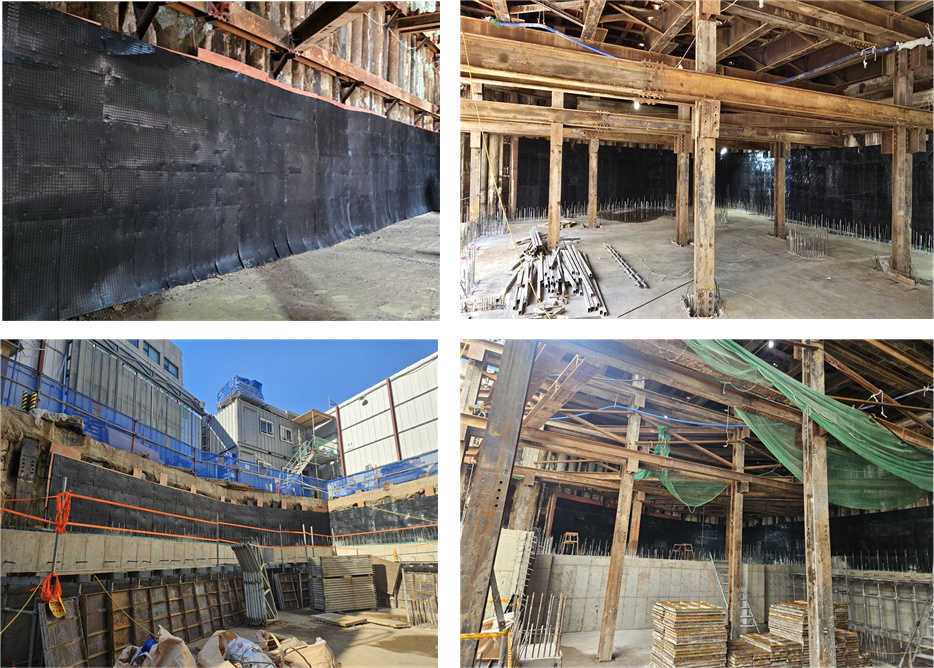

  • CIP 공법

    이미지01

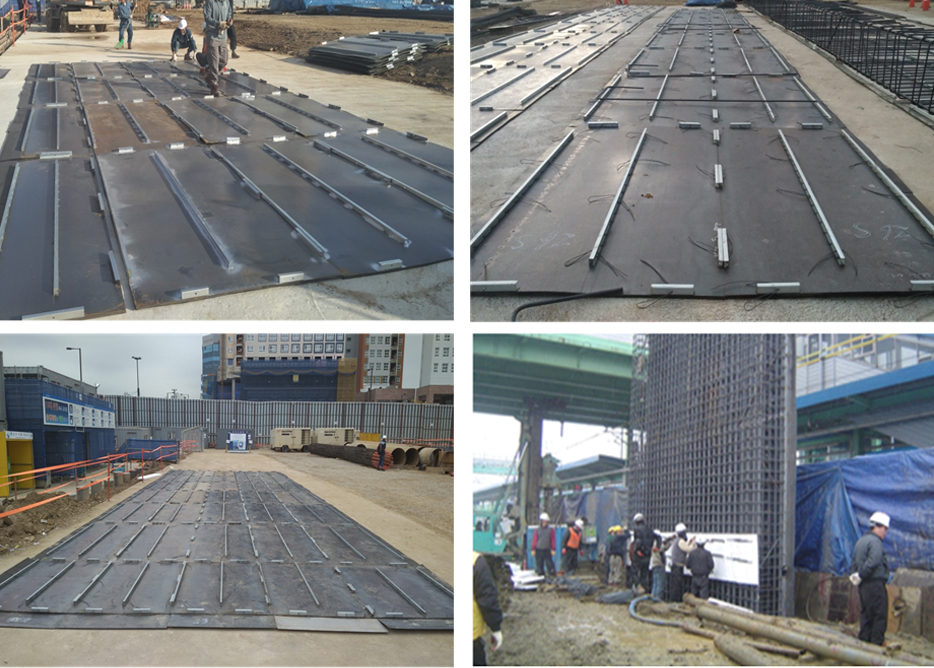

  • 슬러리월 공법

    이미지02
제품 확인하기
